轴向磁通电机的冷却，为什么是个难题？

在新能源汽车、工业自动化、人形机器人、电动航空等技术快速迭代的背景下，传统径向磁通电机正逐渐逼近性能极限。相比之下，轴向磁通电机凭借结构扁平和物理优势，正成为下一代动力系统的优选方案。它以“更小、更轻、更强、更省”的特点，正在重新定义电机的性能边界。

轴向磁通电机采用盘式面对面结构，磁通沿轴向穿过气隙，配合大直径转子设计，使其性能大幅提升。理论上，扭矩与转子直径的立方成正比，因此在相同体积下，其扭矩密度可达到传统电机的3倍。但轴向磁通电机面临的真正挑战，不是能否输出强劲扭矩，而是：在超负荷工况下，如何避免因温升过快而触发降功率保护？

为什么轴向磁通电机的冷却特别困难？

第一，热源深埋，散热路径长且曲折。

绕组通常位于两个转子之间的定子层内，被绝缘材料、气隙和磁钢等多层介质包围。热量必须逐层穿过这些高热阻界面，才能到达可接触冷却介质的外壳表面。路径越长，界面越多，导热效率就越低。

第二，几乎不具备自然对流条件。

传统径向电机可通过转子旋转带动内部空气流动，形成自通风冷却。而轴向磁通电机采用盘式结构，没有类似机制，且常应用于封闭的轮毂环境中，难以借助外部气流，自然对流基本失效。

第三，空间受限，难以集成冷却回路。

为追求高功率密度，轴向磁通电机设计趋于极致扁平，内部几乎没有多余空间布置水道、油路或散热翅片。即使强行引入冷却通道，也往往需要穿越旋转与静止部件的交界处，带来密封、磨损和泄漏等风险。

由此可见，轴向磁通电机的冷却难题并非单一技术瓶颈，而是结构优势与热管理需求之间的根本性矛盾。它的“紧凑”成就了轻量集成的可能，也锁死了散热设计的自由度。

冷却系统的可靠性，从第一颗螺丝拧紧的那一刻起，便已开始构建。作为专注于轴向磁通电机研发与制造的国家级高新技术企业，中豪电动始终认为：电机智能装配设备解决方案的核心，不仅是热管理问题，制造落地更为关键

第一，轴向磁通电机油冷技术：

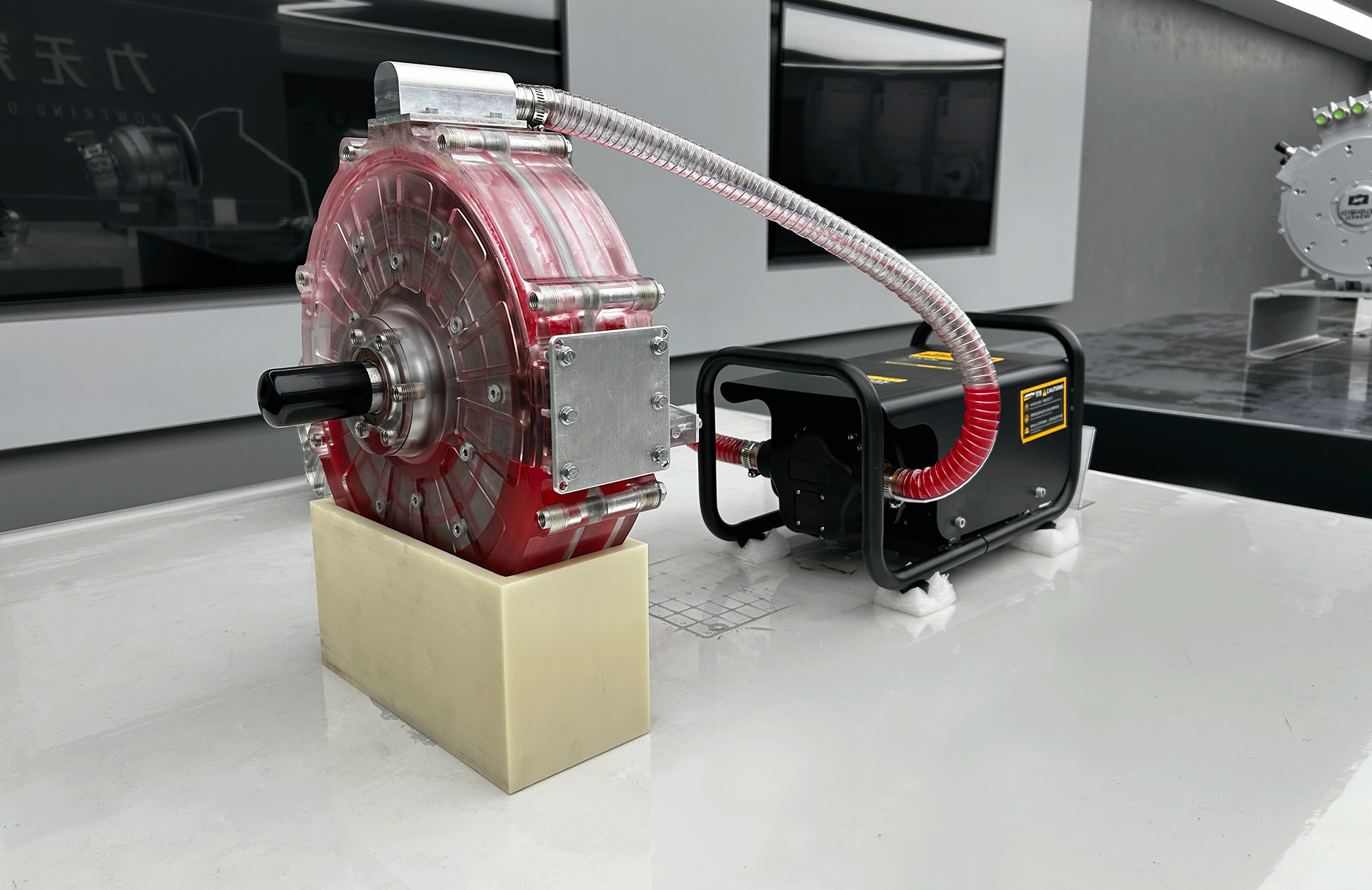

轴向磁通电机的油冷技术通过将整个电机浸泡在绝缘冷却油中，并借助循环系统直接带走热量，实现高效散热。该方案使冷却油能够直接接触定子绕组和转子，显著提升换热效率，尤其适用于持续高负载运行场景。油路集成于电机内部，确保冷却液直接作用于发热部件，相比传统水冷系统，散热面积可增加30%以上。实验数据显示，在相同工况下，采用油冷技术的电机最高温度比水冷方式低15–20°C，有效延长电机寿命。

该技术将油腔与动力腔分离设计，防止油液干扰转子运转，从而保证电机效率。同时，采用高导热性能的绝缘油，可在−30°C至120°C的宽温度范围内稳定工作。结合扁线电机技术，油冷方案进一步优化了绕组散热，提升功率密度和持续输出能力。这一冷却方式也对系统密封性和油路布局提出了更高要求，需要在结构设计中充分考虑密封可靠性和流动均匀性。

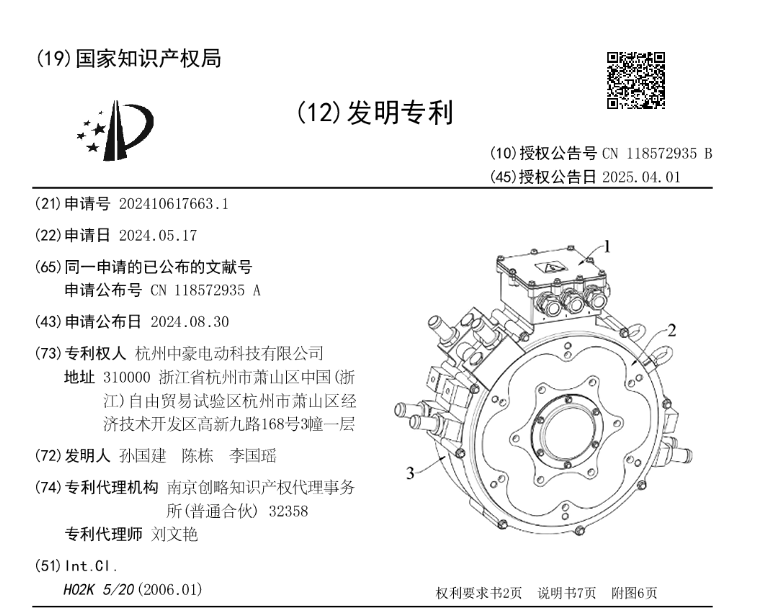

第二、专利技术：油水复合冷却

针对传统轴向磁通电机散热差、拆装维护繁琐，以及单一冷却方式仍有优化空间的问题，中豪电动研发了专利油水复合冷却型轴向磁通电机，专门适配新能源汽车、移动电动装备等对功率、空间、可靠性要求均较高的应用场景，实现散热性能与使用维护性的双重突破。

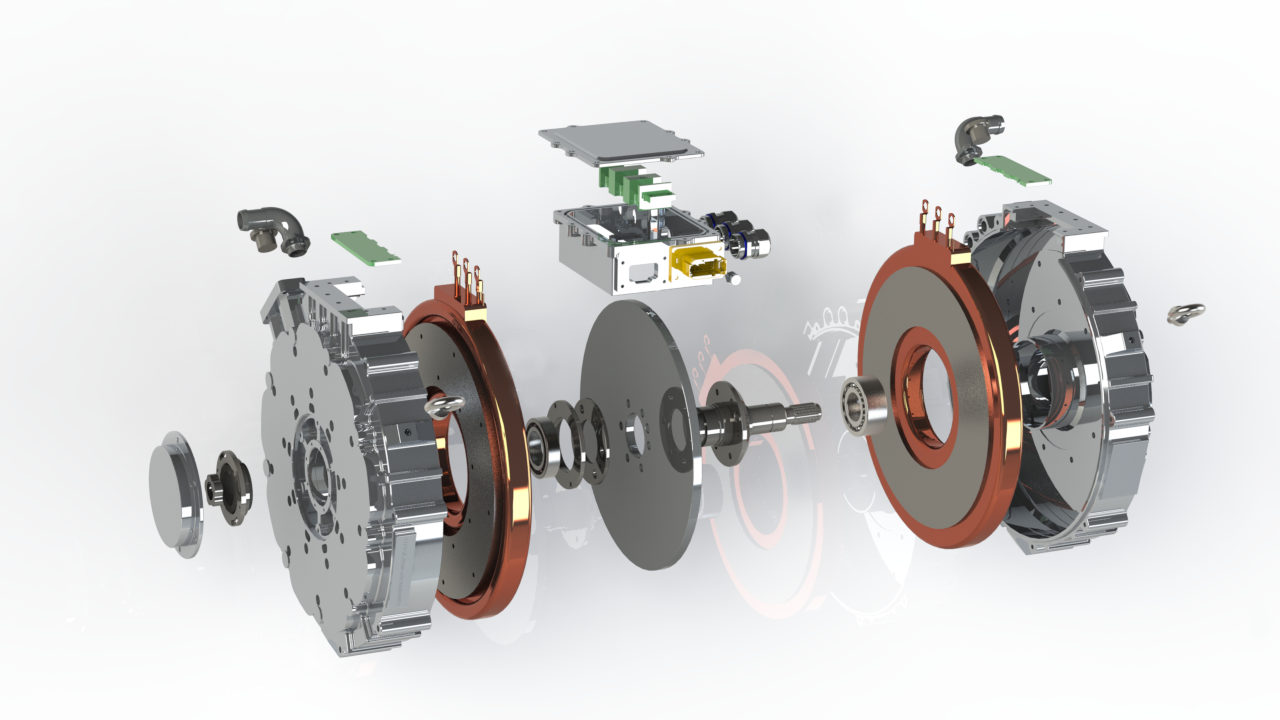

该电机采用积木式三大模块化组件设计，中间为动力核心，左右两侧为集成冷却通道的外壳，组装、检修无需拆解整体，拼接式安装让生产效率大幅提升，后期维护也更便捷，从制造和使用层面降低了冷却系统的维护成本。其核心亮点是独创的油水复合双冷却系统，让水冷和油冷同步工作、双层强效散热，实现外壳与内部发热核心的精准降温：冷却水沿外壳的环形水路流动，紧贴电机接触面实现快速接触式降温，水路左右端互通，一次流遍全程，实现外壳全域高效散热；冷却油则直接打入电机内部的独立密封空腔，完全浸泡最核心的定子和绕组，精准吸走内部积聚的热量，且左右两侧油路相互独立，单侧不会受另一侧影响，大幅提升油路冷却的安全性和稳定性。

该技术实现了外壳水冷贴敷、内部油冷浸润的双重散热，让散热效率直接拉满，既能保证电机高功率持续输出，避免温升过快触发降功率保护，又能大幅减少高温带来的部件损耗，延长电机使用寿命，同时模块化设计让冷却系统的落地和维护更易实现，高效破解了轴向磁通电机结构与热管理的核心矛盾。
